Roteiro prático — Atributos multivariados

Aula 8 · Métodos Filogenéticos Comparativos

Este roteiro roda de verdade: os resultados abaixo saíram do código mostrado. Copie os blocos para um script e rode em ordem numa sessão limpa do R; todos os dados vêm dos pacotes. No fim, o desafio pede o mesmo raciocínio com os Anolis.

0. Pacotes e dados

library(ape)
library(phytools)
library(geomorph)
library(mvMORPH)

Duas fontes do geomorph: 40 exemplares de duas espécies de Plethodon (12 marcos na cabeça) e as médias de 9 espécies, com a árvore.

data(plethodon, plethspecies)
dim(plethodon$land)       # marcos × coordenadas × exemplares

[1] 12  2 40

plethspecies$phy


Phylogenetic tree with 9 tips and 8 internal nodes.

Tip labels:
  P_serratus, P_cinereus, P_shenandoah, P_hoffmani, P_virginia, P_nettingi, ...

Rooted; includes branch length(s).

1. Superposição de Procrustes, passo a passo

Translação, escala e rotação, à mão, para dois exemplares:

A <- plethodon$land[, , 1]; B <- plethodon$land[, , 30]
centrar <- function(M) sweep(M, 2, colMeans(M))
tamanho <- function(M) sqrt(sum(centrar(M)^2))     # tamanho do centroide
A1 <- centrar(A) / tamanho(A); B1 <- centrar(B) / tamanho(B)
s <- svd(t(A1) %*% B1); R <- s$v %*% t(s$u)         # rotação de mínimos quadrados
B2 <- B1 %*% R
c(tamanho_A = tamanho(A), tamanho_B = tamanho(B), distancia_procrustes = sqrt(sum((A1 - B2)^2)))

           tamanho_A            tamanho_B distancia_procrustes
          15.2269199           14.6630464            0.1025589

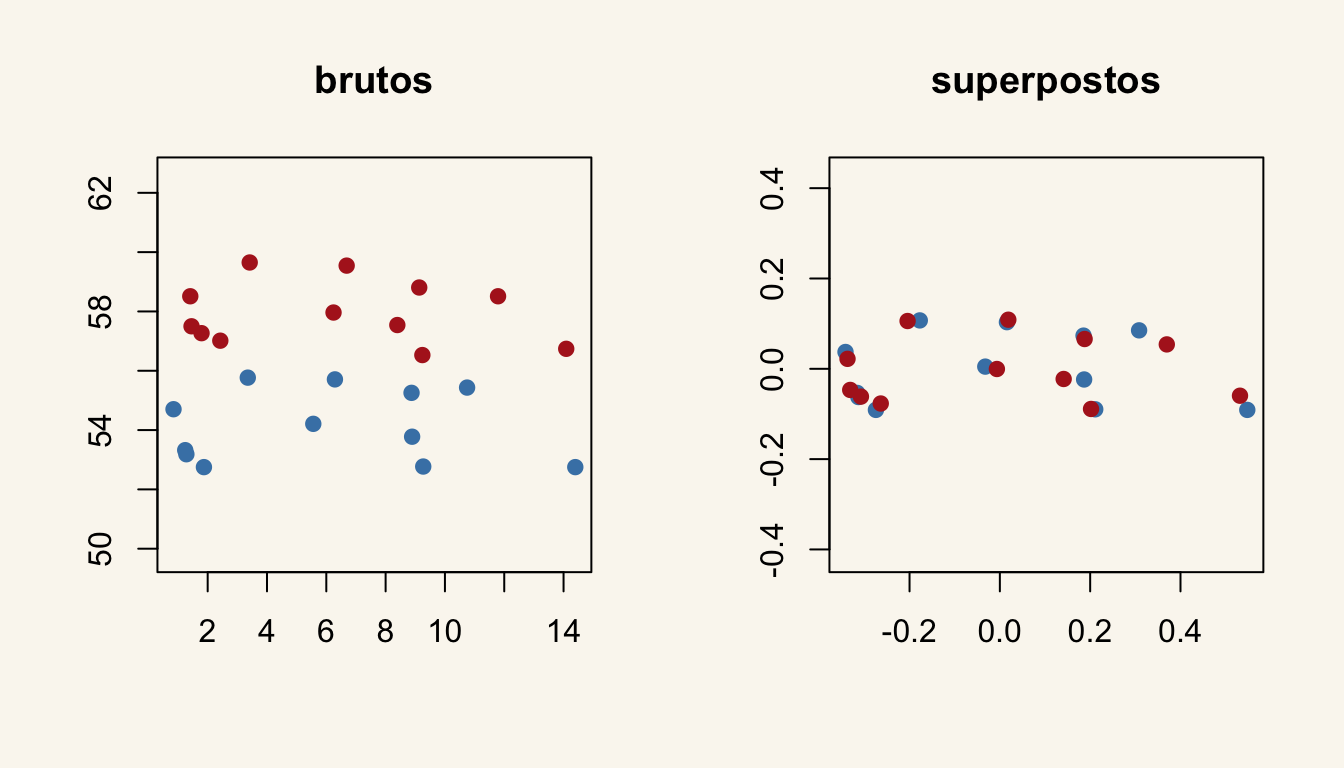

par(mfrow = c(1, 2))
plot(rbind(A, B), type = "n", asp = 1, main = "brutos", xlab = "", ylab = "")
points(A, pch = 19, col = "steelblue"); points(B, pch = 19, col = "firebrick")
plot(rbind(A1, B2), type = "n", asp = 1, main = "superpostos", xlab = "", ylab = "")
points(A1, pch = 19, col = "steelblue"); points(B2, pch = 19, col = "firebrick")

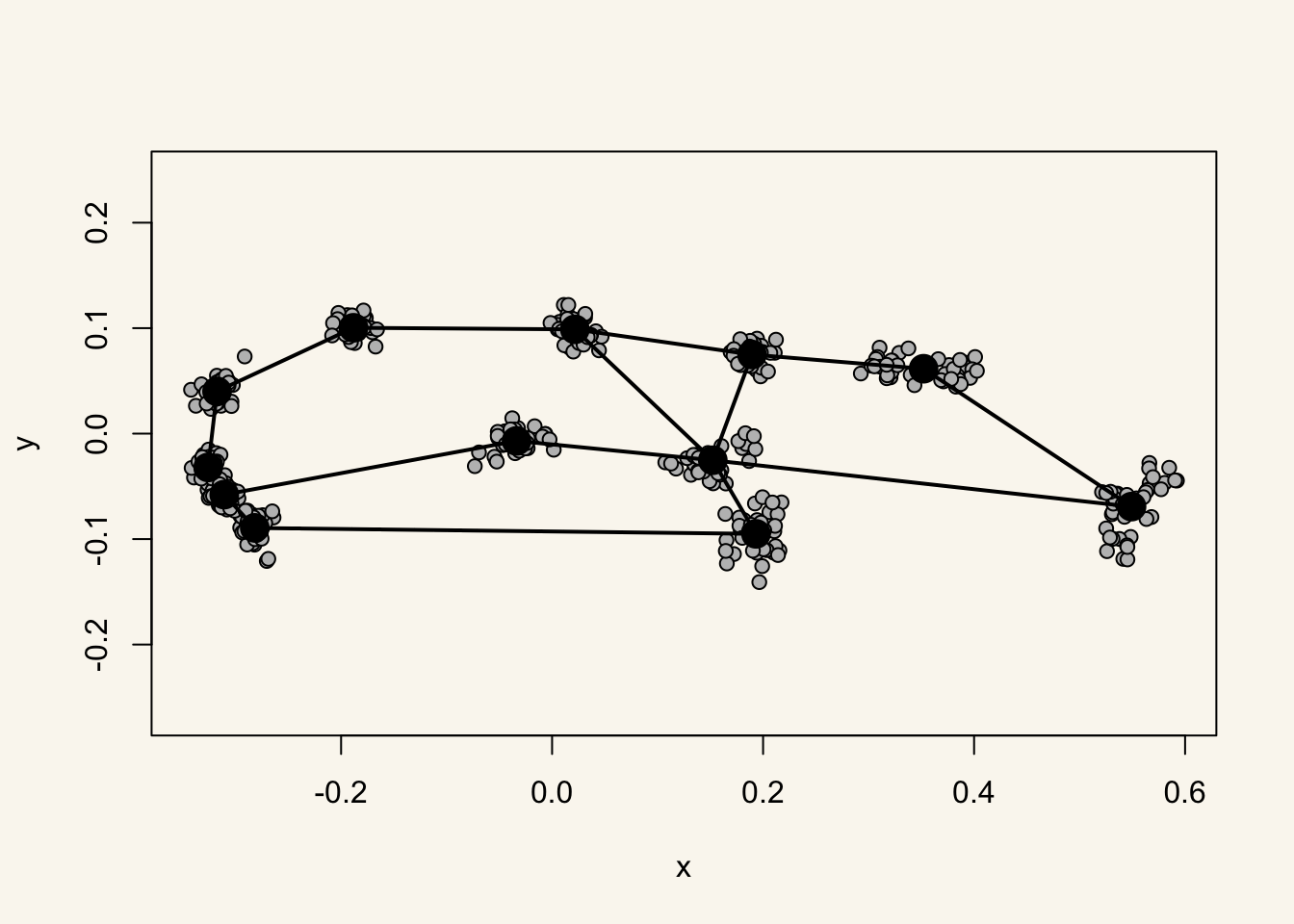

O gpagen() faz a superposição generalizada (GPA) de todos os exemplares de uma vez, em relação ao consenso:

gpa <- gpagen(plethodon$land, print.progress = FALSE)
plotAllSpecimens(gpa$coords, links = plethodon$links)

2. O morfoespaço

pca <- gm.prcomp(gpa$coords)
round(pca$d / sum(pca$d), 3)[1:4]   # proporção da variância nos 4 primeiros eixos

Comp1 Comp2 Comp3 Comp4
0.367 0.310 0.082 0.045

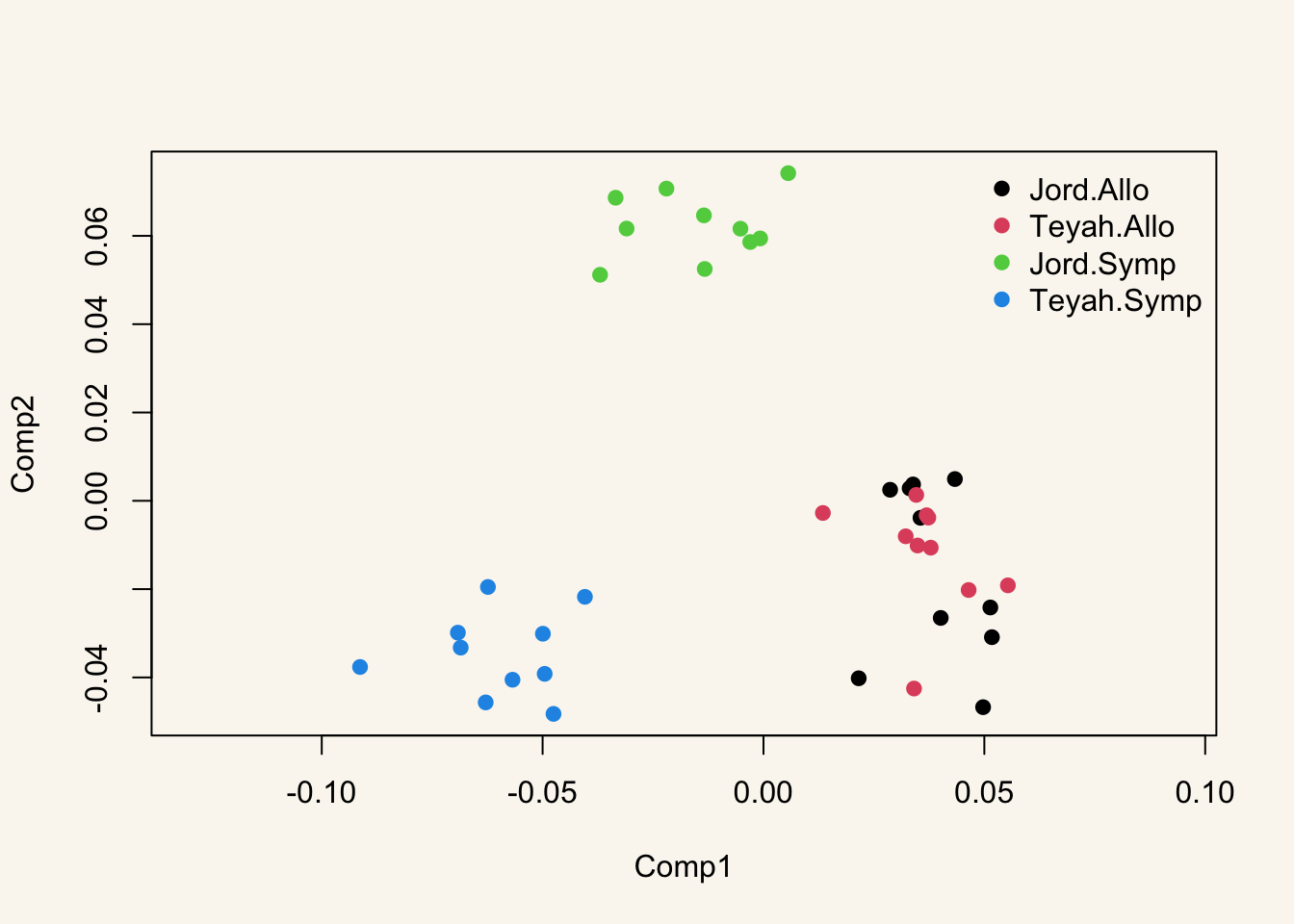

grupo <- interaction(plethodon$species, plethodon$site)
plot(pca$x[, 1:2], pch = 19, col = as.integer(grupo), asp = 1)
legend("topright", legend = levels(grupo), pch = 19, col = seq_along(levels(grupo)), bty = "n")

3. Sinal e PGLS multivariados

Agora as 9 espécies, com a árvore. O K multivariado (Adams 2014) e o PGLS da forma contra o tamanho (alometria), ambos com permutação:

gpa_sp <- gpagen(plethspecies$land, print.progress = FALSE)
arv <- plethspecies$phy
set.seed(801)
k <- physignal(gpa_sp$coords, arv, iter = 999, print.progress = FALSE)
c(K_mult = k$phy.signal, p = k$pvalue)

   K_mult         p
0.9572991 0.0080000

gdf <- geomorph.data.frame(gpa_sp, phy = arv)
set.seed(804)
alo <- procD.pgls(coords ~ log(Csize), phy = phy, data = gdf, iter = 999, print.progress = FALSE)
summary(alo)$table

           Df         SS         MS     Rsq      F       Z Pr(>F)
log(Csize)  1 0.00006868 6.8679e-05 0.15096 1.2446 0.55145  0.277
Residuals   7 0.00038627 5.5182e-05 0.84904
Total       8 0.00045495

Com 9 espécies, nenhuma relação detectável entre forma e tamanho.

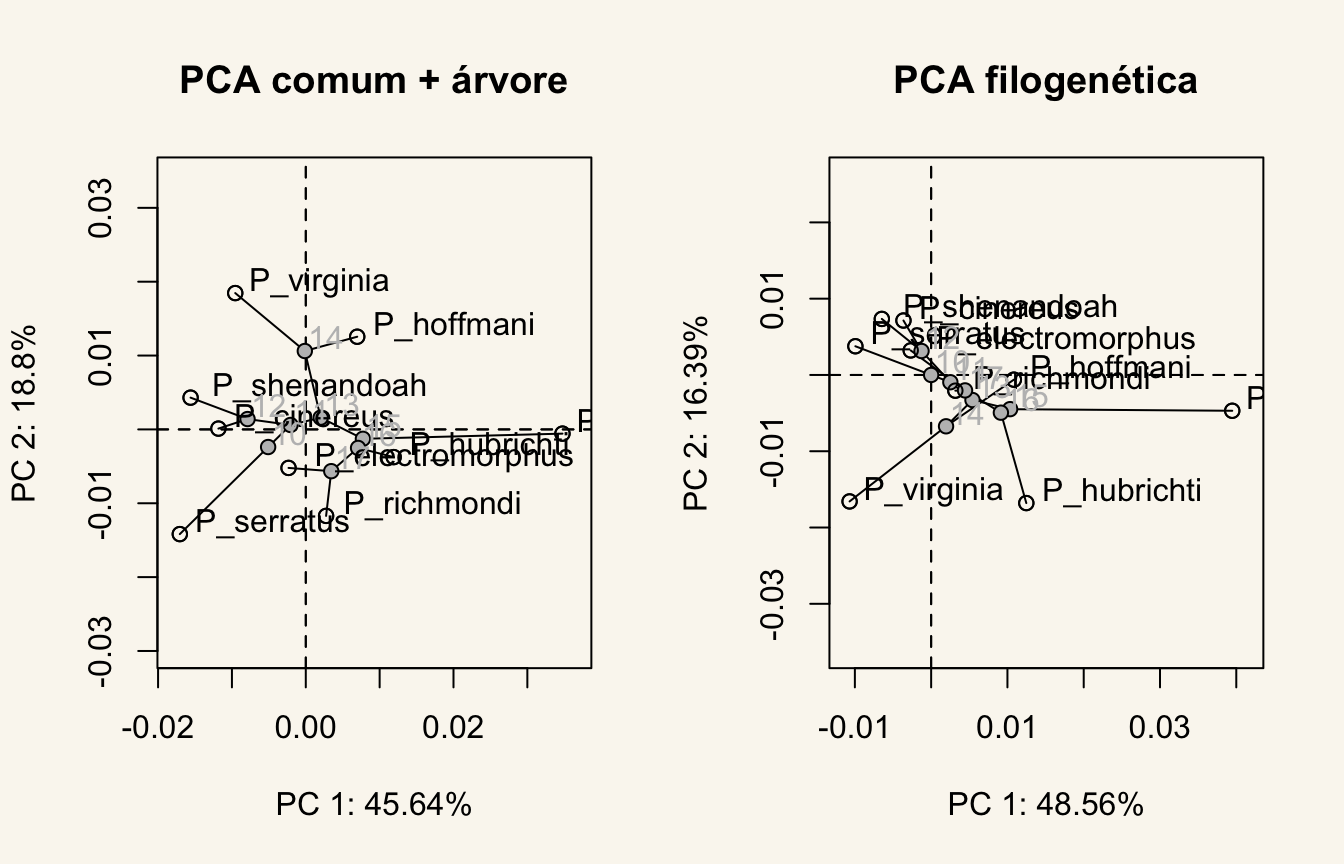

O filomorfoespaço da forma, e a PCA filogenética (os eixos estimados com a matriz C, opção GLS = TRUE):

pca_comum <- gm.prcomp(gpa_sp$coords, phy = arv)
pca_filo  <- gm.prcomp(gpa_sp$coords, phy = arv, GLS = TRUE)
par(mfrow = c(1, 2))
plot(pca_comum, phylo = TRUE, main = "PCA comum + árvore")
plot(pca_filo, phylo = TRUE, main = "PCA filogenética")

4. Modelos multivariados com verossimilhança penalizada

São 22 coordenadas para 9 espécies: mais variáveis que espécies. A verossimilhança comum não funciona; a penalizada (mvgls) sim, e os modelos se comparam pelo GIC.

Y <- two.d.array(gpa_sp$coords)[arv$tip.label, ]
dim(Y)

[1]  9 22

ajustes <- lapply(c(BM = "BM", OU = "OU", EB = "EB"), \(m)
  mvgls(Y ~ 1, tree = arv, model = m, method = "PL-LOOCV"))
sapply(ajustes, \(f) GIC(f)$GIC)

       BM        OU        EB
-1479.052 -1477.052 -1478.616

Os três ficam praticamente empatados: com 9 espécies, não há base para ir além do BM.

5. Uma matriz de taxas por regime

Com poucos atributos, o mvBM() compara uma matriz de taxas com uma por regime mapeado na árvore. Nos Anolis, SVL e cauda (já em log natural), com os ecomorfos:

data(anoletree, anole.data)
X <- as.matrix(anole.data[anoletree$tip.label, c("SVL", "TL")])
um   <- mvBM(anoletree, X, model = "BM1", echo = FALSE, diagnostic = FALSE)
cada <- mvBM(anoletree, X, model = "BMM", echo = FALSE, diagnostic = FALSE)
c(BM1 = um$AICc, BMM = cada$AICc)

       BM1        BMM
 -55.51964 -142.28052

round(cada$sigma[, , "TG"], 4)   # a matriz de taxas dos trunk-ground

       SVL     TL
SVL 0.0066 0.0083
TL  0.0083 0.0127

As restrições do slide (proporcional, autovetores compartilhados…) entram pelo argumento param:

prop <- mvBM(anoletree, X, model = "BMM", param = list(constraint = "proportional"),
             echo = FALSE, diagnostic = FALSE)
c(livre = cada$AICc, proporcional = prop$AICc)

       livre proporcional
  -142.28052    -93.03756

6. Modularidade e integração

Uma hipótese de dois módulos na cabeça das salamandras (marcos 1–5 × 6–12, a partição de exemplo do geomorph):

modulos <- rep(c("A", "B"), c(5, 7))
set.seed(802)
mt <- modularity.test(gpa$coords, modulos, CI = FALSE, iter = 999, print.progress = FALSE)
c(CR = mt$CR, p = mt$P.value)

      CR        p
1.187625 0.709000

set.seed(805)
it <- integration.test(gpa$coords, partition.gp = modulos, iter = 999, print.progress = FALSE)
c(r_PLS = it$r.pls, p = it$P.value)

    r_PLS         p
0.9108698 0.0010000

CR perto de 1 e p alto: sem sinal de modularidade; o PLS mostra integração forte entre as duas partes. As taxas de evolução de cada módulo, nas 9 espécies (11 marcos):

set.seed(803)
taxas <- compare.multi.evol.rates(gpa_sp$coords, gp = rep(c("A", "B"), c(5, 6)),
                                  phy = arv, iter = 999, print.progress = FALSE)
c(razao = taxas$sigma.d.ratio, p = taxas$P.value)

   razao        p
1.299746 0.470000

Resumo

gpagen() separa forma de tamanho; gm.prcomp() faz o morfoespaço (comum ou filogenético).
physignal() e procD.pgls() são o K e o PGLS para dados de alta dimensão.
Com mais variáveis que espécies, mvgls() com verossimilhança penalizada; com poucos atributos, mvBM() com uma matriz de taxas por regime.
modularity.test(), integration.test() e compare.multi.evol.rates() para módulos.
