Roteiro prático — Estados ancestrais e visualização

Aula 7 · Métodos Filogenéticos Comparativos

Este roteiro roda de verdade: os resultados abaixo saíram do código mostrado. Copie os blocos para um script, na pasta com os dados da aula, e rode em ordem numa sessão limpa do R. No fim, o desafio pede o mesmo raciocínio com os Centrarchidae.

0. Pacotes

library(ape)
library(phytools)

1. Atributos contínuos na árvore-guia

O atributo A nas pontas; os estados ancestrais por máxima verossimilhança sob BM, com o intervalo de confiança de 95%:

guia <- read.tree(text = "(((sp1:0.18,sp2:0.18):1.06,(sp3:0.02,sp4:0.02):1.22):0.20,(sp5:1.37,(sp6:0.23,sp7:0.23):1.14):0.07);")
A <- setNames(c(2.51, 2.80, 2.23, 2.32, 1.64, 1.18, 0.58), paste0("sp", 1:7))
ml <- ace(A, guia, method = "ML")
round(cbind(estimativa = ml$ace, ml$CI95), 3)

   estimativa
8       1.829 1.344 2.315
9       1.991 1.517 2.465
10      2.603 2.373 2.833
11      2.273 2.194 2.351
12      1.773 1.291 2.254
13      0.962 0.703 1.220

Repare no nó 11 (sp3 e sp4, ramos de 0,02): IC estreito. Na raiz (nó 8), largo.

Com todos os ramos iguais a 1, a mesma conta dá a parcimônia de mudança quadrada não ponderada; com os comprimentos, a ponderada, que coincide com a máxima verossimilhança:

un <- ace(A, compute.brlen(guia, 1), method = "ML")
round(rbind(ponderada_ML = ml$ace, nao_ponderada = un$ace), 3)

                  8     9    10    11    12    13
ponderada_ML  1.829 1.991 2.603 2.273 1.773 0.962
nao_ponderada 1.875 2.212 2.507 2.254 1.538 1.099

2. O nó 13: só os descendentes × a árvore toda

No algoritmo dos contrastes (Aula 2), o valor do nó 13 é a média de sp6 e sp7. A estimativa por ML usa a árvore toda:

c(pic_descendentes = mean(A[c("sp6", "sp7")]), ML_arvore_toda = ml$ace[["13"]])

pic_descendentes   ML_arvore_toda
       0.8800000        0.9618074

O truque do fastAnc(): re-enraizar a árvore em cada nó e usar a estimativa da nova raiz. Dá o mesmo resultado, e é rápido em árvores grandes:

fa <- fastAnc(guia, A, vars = TRUE, CI = TRUE)
round(fa$ace, 3)

    8     9    10    11    12    13
1.829 1.991 2.603 2.273 1.773 0.962

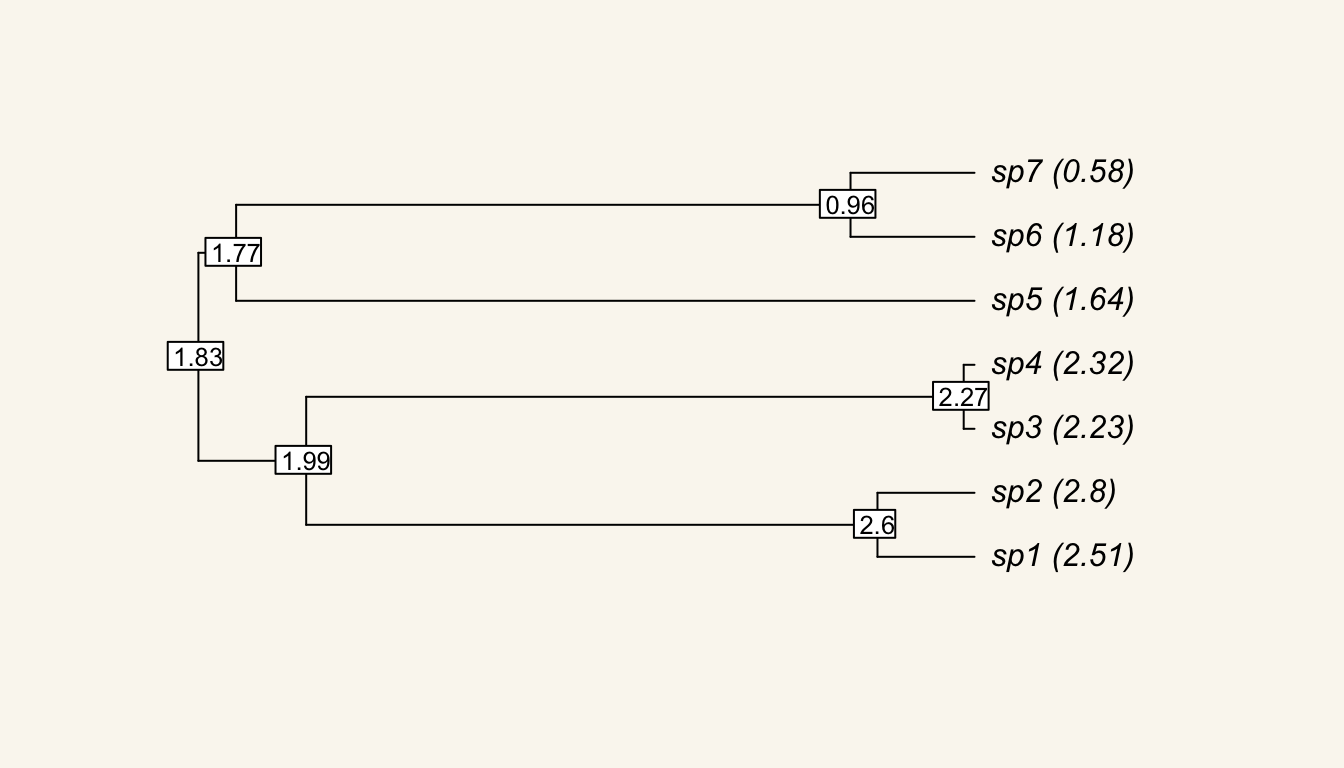

guia_rot <- guia
guia_rot$tip.label <- paste0(guia$tip.label, " (", A[guia$tip.label], ")")
plot(guia_rot, label.offset = 0.03, x.lim = c(0, 1.9))
nodelabels(round(fa$ace, 2), frame = "rect", bg = "white", cex = 0.8)

3. Uma árvore grande: incerteza, `contMap` e fenograma

O tamanho do corpo dos Anolis (SVL, já em log natural no anole.data):

data(anoletree, anole.data)
arv <- as.phylo(anoletree)
svl <- setNames(anole.data$SVL, rownames(anole.data))
fx <- fastAnc(arv, svl, vars = TRUE, CI = TRUE)
n <- Ntip(arv)
profundidade <- node.depth.edgelength(arv)[(n + 1):(n + arv$Nnode)]

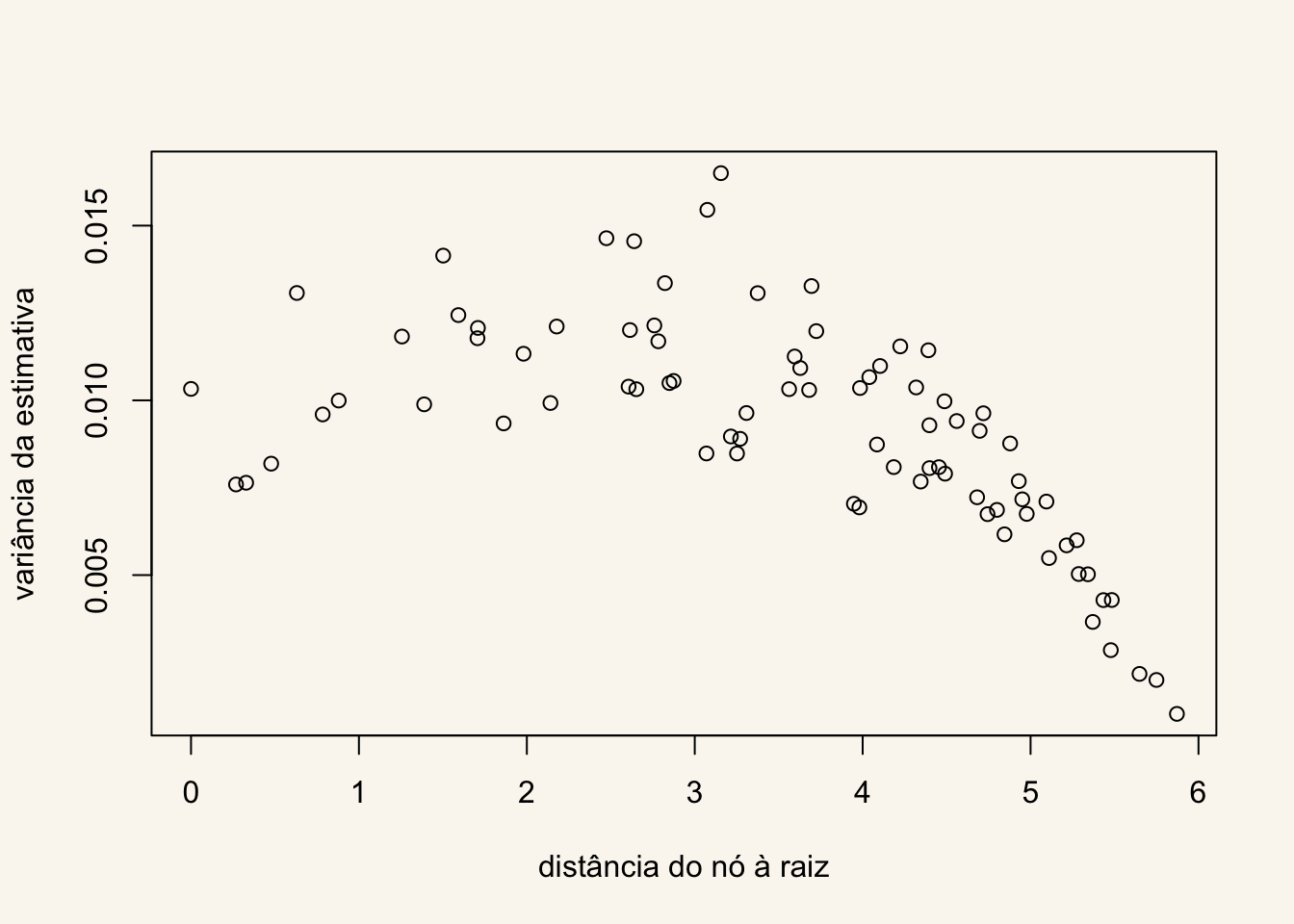

plot(profundidade, fx$var, xlab = "distância do nó à raiz", ylab = "variância da estimativa")

A variância cai perto das pontas; a raiz e os nós profundos estão entre os mais incertos, mas nós intermediários com ramos longos podem ser piores.

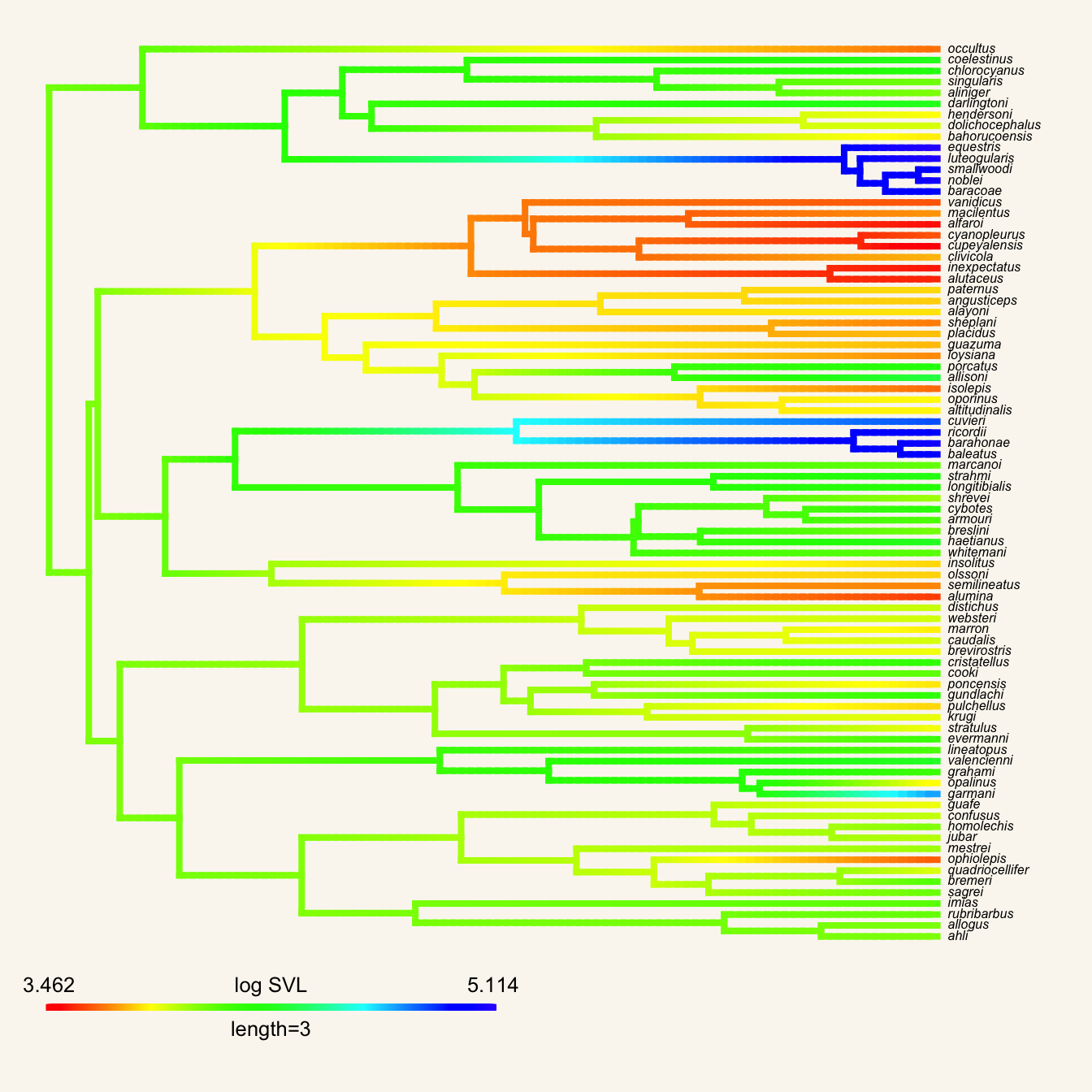

O contMap() pinta os ramos com os valores estimados ao longo deles:

obj <- contMap(arv, svl, plot = FALSE)
plot(obj, fsize = c(0.5, 0.8), outline = FALSE, leg.txt = "log SVL")

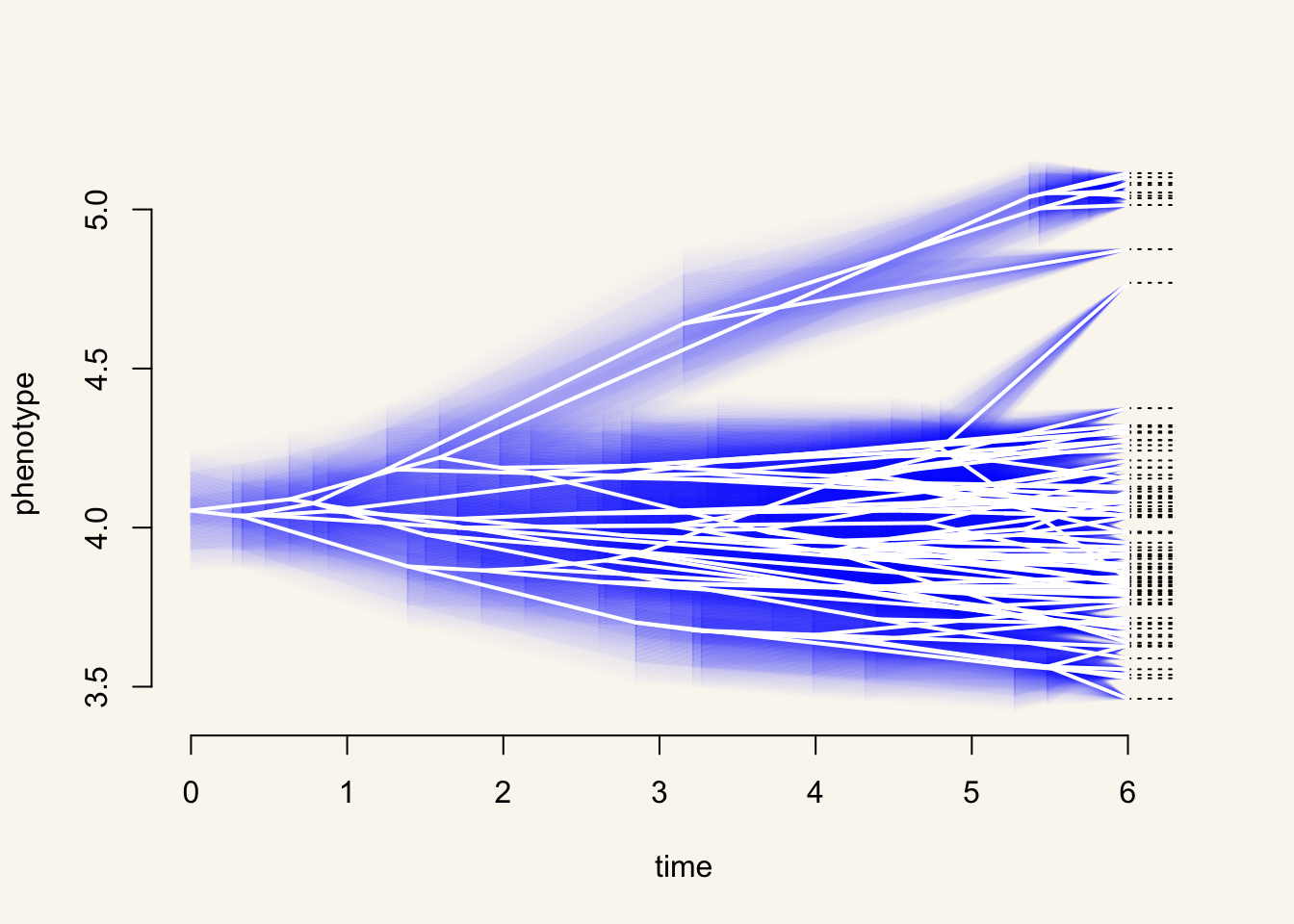

E o fenograma com a incerteza dos nós:

fancyTree(arv, type = "phenogram95", x = svl, spread.labels = FALSE, fsize = 0.01)

Computing density traitgram...

4. O modelo importa: tendência com fósseis

Simulamos um atributo com tendência numa árvore com espécies extintas e comparamos as estimativas dos nós com os valores verdadeiros, sob BM e sob BM com tendência (anc.trend()):

set.seed(703)
fos <- pbtree(b = 1, d = 0.4, n = 60, extant.only = FALSE, scale = 1)
fos <- compute.brlen(fos, fos$edge.length * 10)
z <- fastBM(fos, a = 0, mu = 2, sig2 = 1, internal = TRUE)
pontas <- z[1:Ntip(fos)]; verdade <- z[-(1:Ntip(fos))]
sob_bm <- fastAnc(fos, pontas)
sob_trend <- anc.trend(fos, pontas)$ace

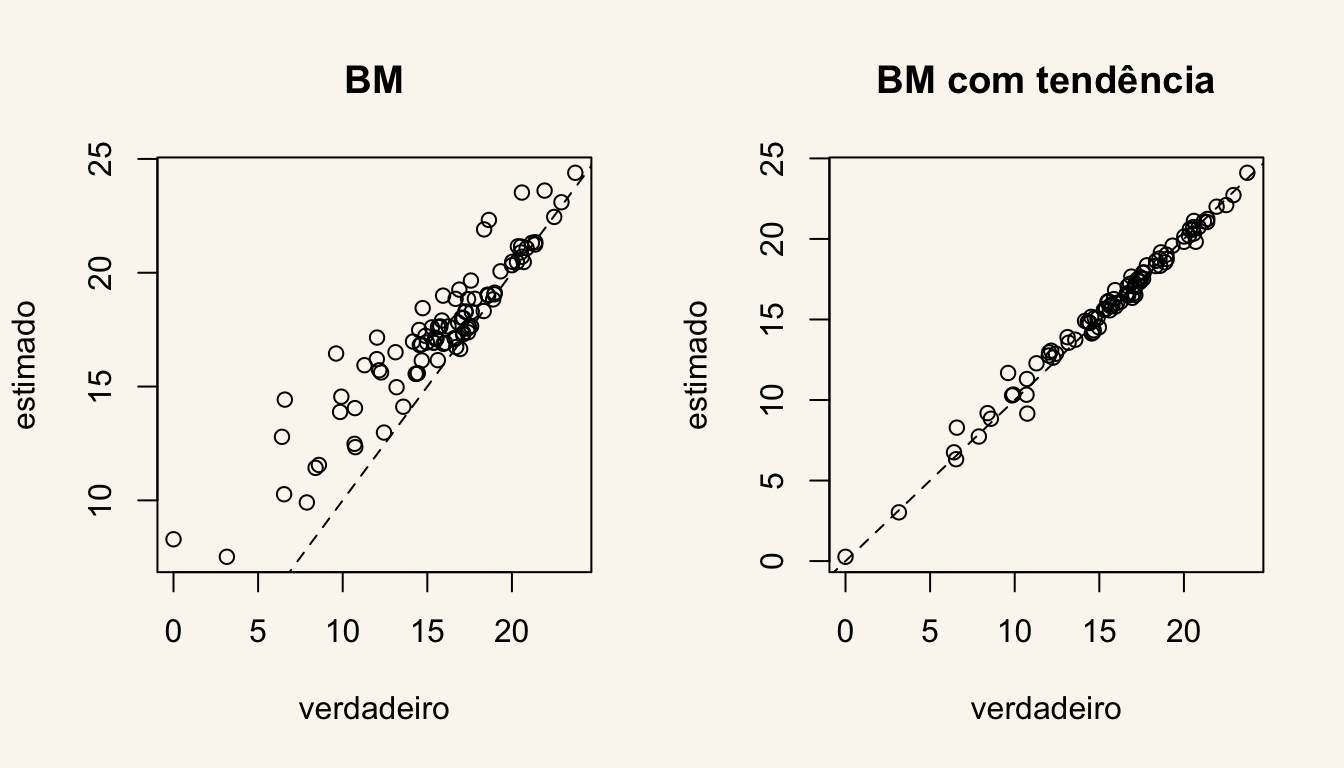

par(mfrow = c(1, 2))
plot(verdade, sob_bm, main = "BM", xlab = "verdadeiro", ylab = "estimado"); abline(0, 1, lty = 2)
plot(verdade, sob_trend, main = "BM com tendência", xlab = "verdadeiro", ylab = "estimado"); abline(0, 1, lty = 2)

c(vies_BM = mean(sob_bm - verdade), vies_tendencia = mean(sob_trend - verdade))

       vies_BM vies_tendencia
     1.7517659      0.1704217

Sob BM, os nós antigos ficam superestimados: o modelo não sabe que o atributo andava numa direção.

5. Atributos discretos: marginal × conjunta

O modo de alimentação de 61 espécies de enguias e parentes (Collar et al. 2014):

X <- read.csv("elopomorph.csv", row.names = 1)
eel <- read.tree("elopomorph.tre")
modo <- setNames(X$feed_mode, rownames(X))[eel$tip.label]
table(modo)

modo
   bite suction
     31      30

er  <- fitMk(eel, modo, model = "ER")
ard <- fitMk(eel, modo, model = "ARD")
c(ER = er$logLik, ARD = ard$logLik)

       ER       ARD
-37.03307 -37.00365

As probabilidades marginais em cada nó e a reconstrução conjunta (a combinação de estados mais verossímil em todos os nós ao mesmo tempo):

marg <- ancr(er)
conj <- ancr(er, type = "joint")
estado_marg <- colnames(marg$ace)[apply(marg$ace, 1, which.max)]
table(marginal = estado_marg, conjunta = as.character(conj$ace))

         conjunta
marginal  bite suction
  bite      40       0
  suction    3      17

sum(apply(marg$ace, 1, max) < 0.8)   # nós em que nenhum estado passa de 0,8

[1] 32

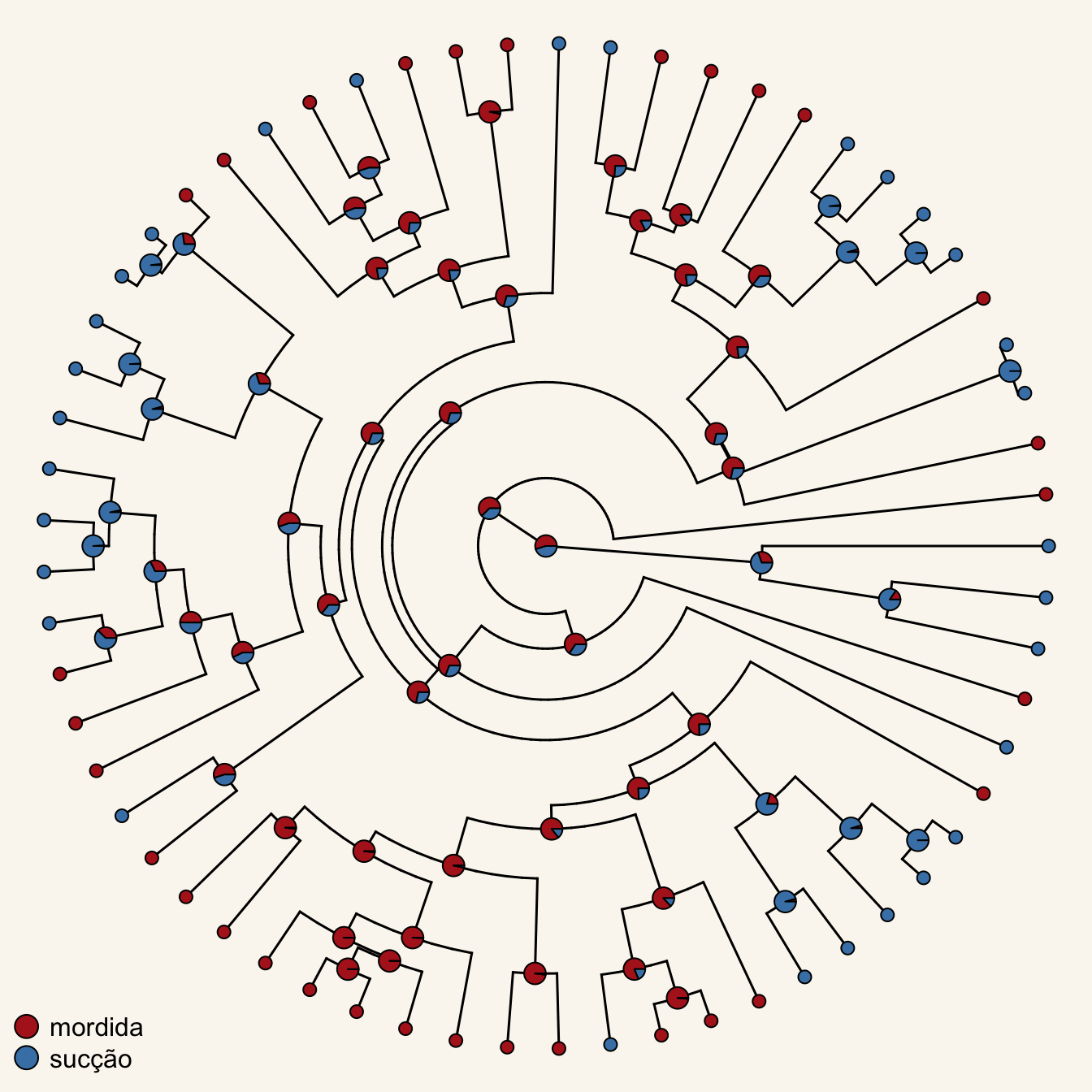

cores <- setNames(c("firebrick", "steelblue"), c("bite", "suction"))
plotTree(eel, type = "fan", ftype = "off", lwd = 1.5)
nodelabels(pie = marg$ace, piecol = cores, cex = 0.5)
tiplabels(pie = to.matrix(modo, levels(factor(modo))), piecol = cores, cex = 0.3)
legend("bottomleft", legend = c("mordida", "sucção"), pch = 21, pt.bg = cores, pt.cex = 2, bty = "n")

6. Mapeamento estocástico

Cem histórias possíveis do caráter, simuladas a partir do modelo ajustado:

set.seed(701)
mapas <- make.simmap(eel, modo, model = "ER", nsim = 100, message = FALSE)
resumo <- summary(mapas)
colMeans(resumo$count)              # mudanças médias por mapa

           N bite,suction suction,bite
       31.54        17.13        14.41

quantile(resumo$count[, "N"], c(0.025, 0.975))

 2.5% 97.5%
   23    41

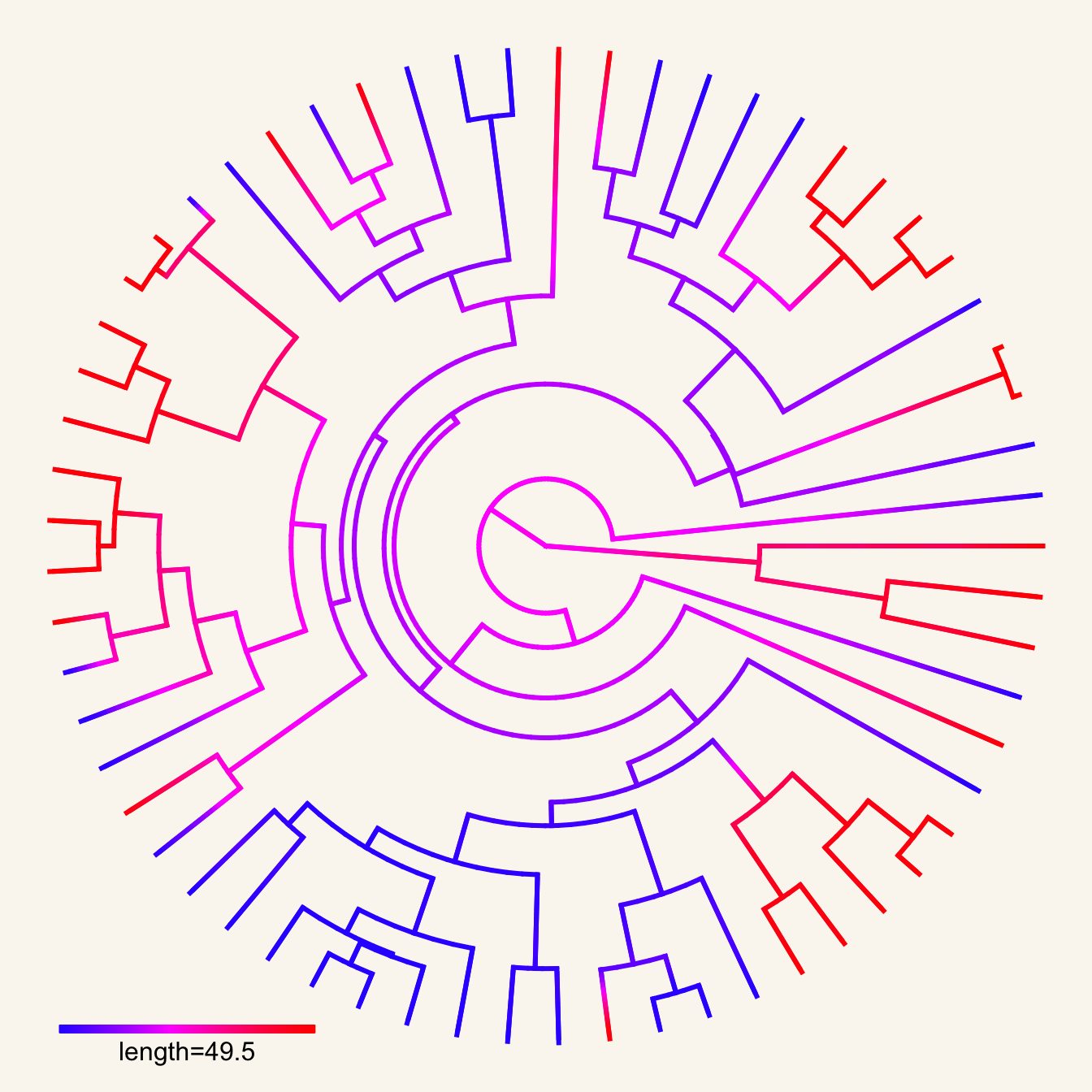

dm <- densityMap(mapas, plot = FALSE, states = c("bite", "suction"))
plot(dm, type = "fan", ftype = "off", lwd = c(3, 5), outline = FALSE, leg.txt = "P(sucção)")

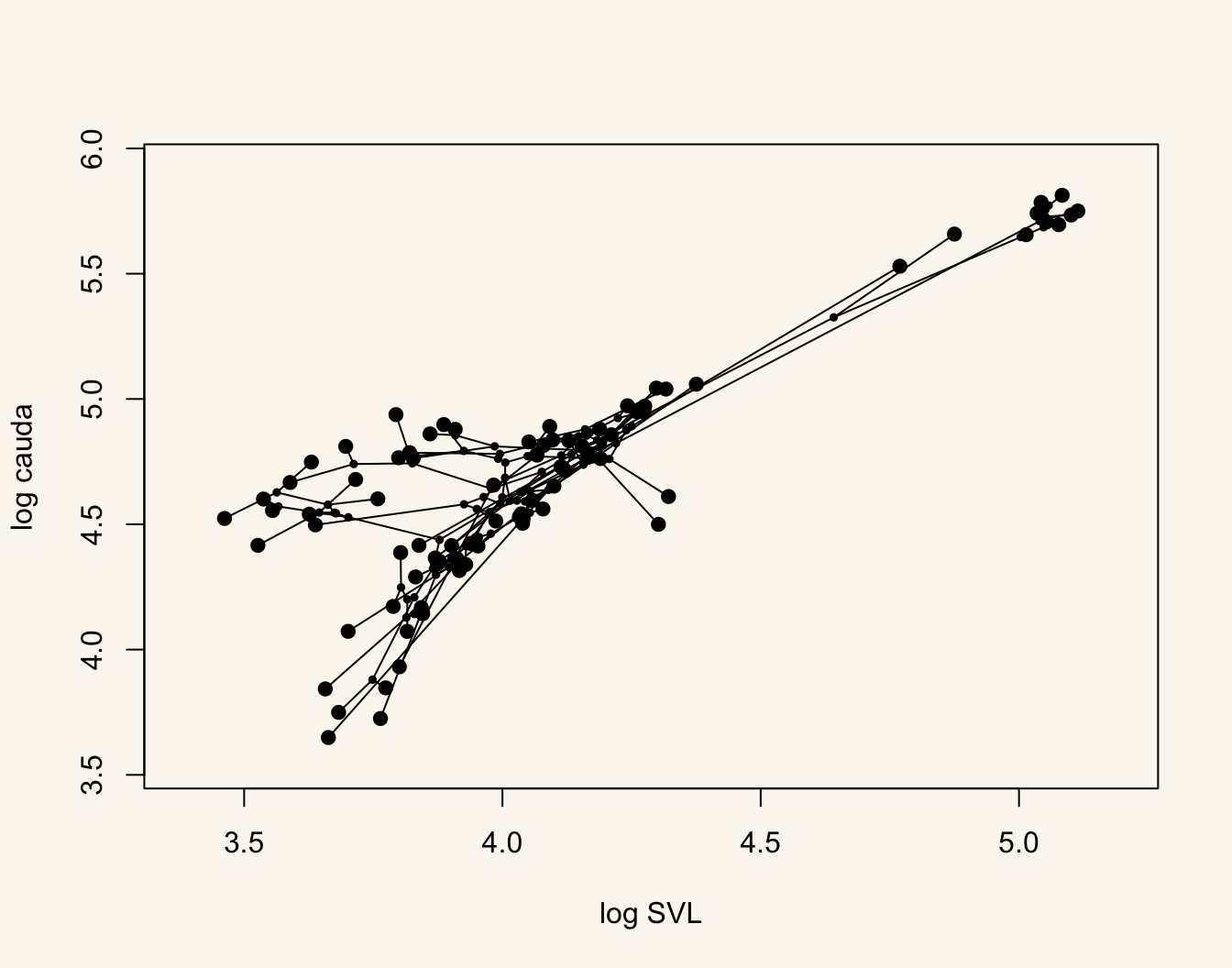

7. Filomorfoespaço

A árvore projetada no espaço de dois atributos, com os nós nas estimativas por ML:

phylomorphospace(arv, anole.data[arv$tip.label, c("SVL", "TL")], label = "off",
                 node.size = c(0.5, 1), xlab = "log SVL", ylab = "log cauda")

Resumo

ace() e fastAnc() estimam estados ancestrais contínuos com IC; a parcimônia ponderada coincide com a ML sob BM.
A incerteza é grande; o modelo (BM × tendência) muda as estimativas.
Em discretos: ancr() (marginal ou conjunta) e make.simmap() para histórias e contagens de mudanças.
contMap(), fancyTree(), densityMap() e phylomorphospace() para visualizar.

O roteiro da edição de 2020 traz mais gráficos do phytools e do phylosignal; os estados ancestrais de 2020 estão no roteiro da Aula 3.
